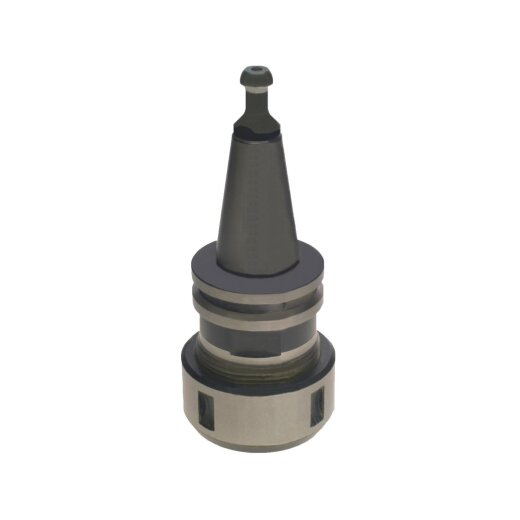

Ausführung:
- Steilkegel lt. DIN 69871
- Gefertigt aus vergütetem Werkzeugstahl
- Oberfläche blank poliert
- Zum Spannen von Schäften aus HW und Stahl
- Für Schafttoleranz h6 gemäß EN 847-2
- System Ortlieb, Kegelverhältnis 1:10
- Kugelgelagerte Spannmutter
Anwendung:
- Spannen von Werkzeugen mit Schaft mittels
austauschbarer Spannzangen (C945-OZ25xxx)
- Typ OZ25 (System Ortlieb) nach ISO 10897-B25
- Spanntoleranz 0.5 mm
- Spannbereich 2-25 mm
- Mindesteinspannlänge für den jeweiligen Fräserschaft
beachten (Markierung am Schaft nach EN 847-2/6)
- Spannzange ISO 10897 (vormals DIN 6388)
Maschine:
- CNC-Bearbeitungszentren
Lieferumfang:
- Spannzangenfutter
- Spannmutter
Zusatzinformation:
- Einstellmaß A wird bei eingespanntem
Werkzeug unter Verwendung von Spannzangen
mit Spanntoleranz 0.15 mm gemessen
- Bei Verwendung von Spannzangen mit
Spanntoleranz 0.5 mm (C945-OZ25xxx)
erhöht sich das Maß A um 3-4 mm
- Anzugsmoment für Spannmutter Ma = 150 Nm
- Anzugsbolzen nach Maschinentyp
im Bestellfall unbedingt bekanntgeben
| Ersatzteil |
Benötigte Menge |
Artikel-Nr. |
| C910-482060 |
1 |
|
