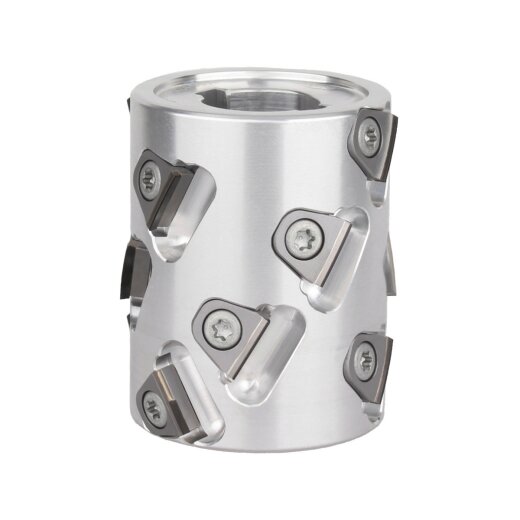

Aigner 100mm Diamant (PKD) Fügefräser "C424" Konstantin® 100x47.7x30mm links Holz-Her

Artikelnummer: 121-9988-01817
Herstellernummer: C424-100GA47L
Kategorie: DIA Konstantin Kantenanleimmaschinen
Hersteller: Aigner - Werkzeuge für die Holzbearbeitung

Diamant (PKD) Fügefräser für Kantenanleimmaschinen
passend für: Holz-Her
Durchmesser: 100mm
Nutzlänge: 47.7mm
Nabenhöhe: 25mm
Bohrung: 30mm
Schneidstoff: Diamant (PKD)
Grundkörper: Aluminium
Schneidenanordnung: asymetrisch
Zähnezahl: Z2 (2x5 Schneiden)
Achswinkel der Schneiden: 30°
Drehrichtung: links
Besonderheit: Wechselmesser können selbst gewechselt werden!
Halbe ziehende Schneiden für dünne Plattenstärken.

Standzeit 9/10

Schnittqualität 9/10

646,99 €

inkl. 19% USt. ,

( 543,69 € exkl. 19.00% USt. )

Alter Preis: 681,04 €

Nettopreise anzeigen

ca. Lieferzeit bis zu Ihnen: 4 - 6 Werktage Ausland abweichend

Stk

Der C424 DP-Fügemesserkopf Konstantin® in Alu-Ausführung ist für Kantenanleimmaschinen ohne Höhenverstellung geeignet. Durch die eingesetzte halbe Schneide im unteren Fügebereich des Fräsers, können Plattenstärken bis 8mm Dicke ausrissfrei gefräst werden. Mit dem Alu-Tragkörper ist ein lärmarmes und spindelschonendes Fräsen möglich. Ausgerüstet mit dem Konstantin® DIA-Wechselmessersystem können Anwender eigenständig die Schneidlinge austauschen. Dadurch ist eine Rekalibrierung, wie bei Konkurrenzsystemen, nicht erforderlich! Für den Wechselvorgang sollte ein Drehmomentschlüssel mit 11Nm Drehmoment benutzt werden, um die erforderliche Wiederholgenauigkeit gewährleisten zu können.

Besonderheiten

Wechselschneiden

Schneiden können ohne Rekalibrierung vor Ort selbst ausgetauscht oder untereinander gewechselt werden. Somit sind diese Fügefräser besonders wirtschaftlich.

Spanfreiraum

Jede einzelne Schneide verfügt über einen separaten Spanfreiraum für einen optimierten Abtransport der Späne. Dies verringert die Mehrfachzerspanung und erhöht somit die Standzeiten der Diamant (PKD) Schneiden.

Lärmarme Ausführung

Besonders spindelschonendes Fräsen durch Alutragkörper für lärmreduziertes und schwingungsarmes Fräsen. Somit besonders leise im Vergleich zu herkömmlichen Fügefräser.

Halbe Schneide für dünne Werkstücke

Die Fügefräser der Serie „C424“ sind an der ersten Zahnreihe mit halben Schneiden bestückt. Somit können dünnere Werkstücke von 8mm bis maximale Holzdicke ohne Umstellen der Spindeln ausrissfrei bearbeitet werden.

Technische Daten

Name	Wert
Durchmesser (D)	100mm
Schnittbreite (SB)	47.7mm
Nabenhöhe (N)	25mm
Bohrung (B)	30mm
Achwinkel der Schneiden	30°
Zähnezahl	Zähnezahl: Z2 (2x5 Schneiden)
min. Plattenstärke (LU)	8mm Bei Kantenanleimmaschinen mit Höhenverstell-Möglichkeit der Spindel können ggf. auch geringere Plattenstärken ausrissfrei bearbeitet werden
Schneidstoff	Diamant (PKD)
Drehrichtung	links
Grundkörper	Aluminium
Schneidenanordnung	asymetrisch

Durchmesser:	100mm
Drehrichtung:	links
Zähnezahl:	2
Drall:	Mitte
Bohrung:	30mm
Nutzlänge:	47,7mm
Schneidenanordnung:	asymetrisch
Werkzeugsystem:	Diamant (PKD)
WKZ:	F
Werkzeugtyp:	Fräser
Betriebsart:	MEC
Wkz_Art:	Fügefräser
Wechselmesser:	Ja
passend für Maschine:	Holzher
Achswinkel:	30°
Grundkörper:	Aluminium
Serie:	C424
Inhalt:	1,00 Stück

Abbildung kann vom Original abweichen.

Parameter

Schneidstoff:	Diamant (PKD)
Drehrichtung:	links
Zähnezahl:	2
Betriebsart:	MEC
Durchmesser:	100 mm
Nutzlänge:	47,70 mm
Bohrung:	30 mm
Drall:	Mitte
Grundkörper:	Aluminium
Achswinkel:	30 °
Serie:	C424
Schneidenanordung:	asymetrisch
Maschine:	Holzher
Wechselmesser:	Ja

Es gibt noch keine Bewertungen.

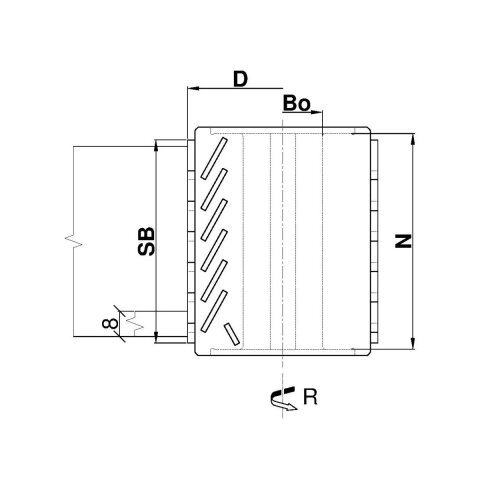

Techinsche Zeichung

Techinsche Zeichung
