Aigner 100mm Diamant (PKD) Fügefräser "C424" Konstantin® 100x55x30mm rechts IMA - C424-100DA55R

Artikelnummer: 121-9988-01812
Herstellernummer: C424-100DA55R
HAN: C424-100DA55R
Kategorie: Diamant (PKD) bestückte Fügefräser für Kantenanleimmaschinen
Hersteller: Aigner - Werkzeuge für die Holzbearbeitung

Diamant (PKD) Fügefräser für Kantenanleimmaschinen
passend für: IMA
Durchmesser: 100mm
Nutzlänge: 55mm
Nabenhöhe: 37mm
Bohrung: 30mm
Schneidstoff: Diamant (PKD)
Grundkörper: Aluminium
Schneidenanordnung: asymetrisch
Zähnezahl: Z3 (3x6 Schneiden)
Achswinkel der Schneiden: 30°
Drehrichtung: rechts
Besonderheit: Wechselmesser können selbst gewechselt werden!
Halbe ziehende Schneiden für dünne Plattenstärken.

Standzeit 9/10

Schnittqualität 9/10

UVP 1.072,67 € (inkl. 19% MwSt.)

1.019,01 €

Nettopreise anzeigen

inkl. 19% MwSt. , zzgl.

( 856,31 € exkl. 19% MwSt. )

Lieferbar – wird für Sie bestellt
Nicht am Lager – wir bestellen den Artikel nach Ihrem Kauf beim Lieferanten.
ca. Lieferzeit bis zu Ihnen: 2 - 3 Wochen Ausland abweichend

Stk

Beschreibung
Technische Daten
Bewertungen
PDF (1)

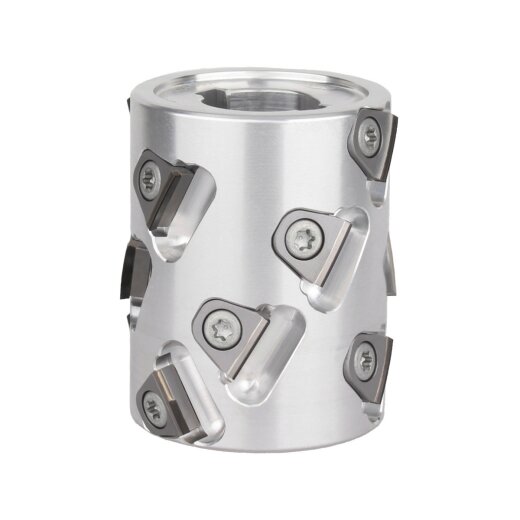

Der C424 DP-Fügemesserkopf Konstantin® in Alu-Ausführung ist für Kantenanleimmaschinen ohne Höhenverstellung geeignet. Durch die eingesetzte halbe Schneide im unteren Fügebereich des Fräsers, können Plattenstärken bis 8mm Dicke ausrissfrei gefräst werden. Mit dem Alu-Tragkörper ist ein lärmarmes und spindelschonendes Fräsen möglich. Ausgerüstet mit dem Konstantin® DIA-Wechselmessersystem können Anwender eigenständig die Schneidlinge austauschen. Dadurch ist eine Rekalibrierung, wie bei Konkurrenzsystemen, nicht erforderlich! Für den Wechselvorgang sollte ein Drehmomentschlüssel mit 11Nm Drehmoment benutzt werden, um die erforderliche Wiederholgenauigkeit gewährleisten zu können.

Besonderheiten

Wechselschneiden

Schneiden können ohne Rekalibrierung vor Ort selbst ausgetauscht oder untereinander gewechselt werden. Somit sind diese Fügefräser besonders wirtschaftlich.

Spanfreiraum

Jede einzelne Schneide verfügt über einen separaten Spanfreiraum für einen optimierten Abtransport der Späne. Dies verringert die Mehrfachzerspanung und erhöht somit die Standzeiten der Diamant (PKD) Schneiden.

Lärmarme Ausführung

Besonders spindelschonendes Fräsen durch Alutragkörper für lärmreduziertes und schwingungsarmes Fräsen. Somit besonders leise im Vergleich zu herkömmlichen Fügefräser.

Halbe Schneide für dünne Werkstücke

Die Fügefräser der Serie „C424“ sind an der ersten Zahnreihe mit halben Schneiden bestückt. Somit können dünnere Werkstücke von 8mm bis maximale Holzdicke ohne Umstellen der Spindeln ausrissfrei bearbeitet werden.

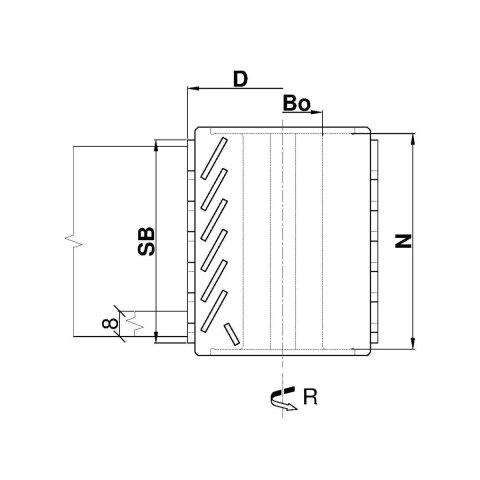

Technische Daten

Name	Wert
Durchmesser (D)	100mm
Schnittbreite (SB)	55mm
Nabenhöhe (N)	37mm
Bohrung (B)	30mm
Achwinkel der Schneiden	30°
Zähnezahl	Zähnezahl: Z3 (3x6 Schneiden)
min. Plattenstärke (LU)	8mm Bei Kantenanleimmaschinen mit Höhenverstell-Möglichkeit der Spindel können ggf. auch geringere Plattenstärken ausrissfrei bearbeitet werden
Schneidstoff	Diamant (PKD)
Drehrichtung	rechts
Grundkörper	Aluminium
Schneidenanordnung	asymetrisch

Produkteigenschaft	Wert
Durchmesser:	100mm
Drehrichtung:	rechts
Zähnezahl:	3
Drall:	Mitte
Bohrung:	30mm
Nutzlänge:	55mm
Schneidenanordnung:	asymetrisch
Werkzeugsystem:	Diamant (PKD)
WKZ:	F
Werkzeugtyp:	Fräser
Schneidstoff:	Diamant (PKD)
Betriebsart:	MEC
Wkz_Art:	Fügefräser
Wechselmesser:	Ja
passend für Maschine:	IMA
Achswinkel:	30°
Grundkörper:	Aluminium
Serie:	C424
Hersteller:	Aigner - Werkzeuge für die Holzbearbeitung
Herstellernummer:	C424-100DA55R
Inhalt:	1,00 Stück

Abbildung kann vom Original abweichen.

Parameter

Schneidstoff:	Diamant (PKD)
Drehrichtung:	rechts
Zähnezahl:	3
Betriebsart:	MEC
Durchmesser:	100 mm
Nutzlänge:	55 mm
Bohrung:	30 mm
Drall:	Mitte
Grundkörper:	Aluminium
Achswinkel:	30 °
Serie:	C424
Schneidenanordung:	asymetrisch
Maschine:	IMA
Wechselmesser:	Ja
