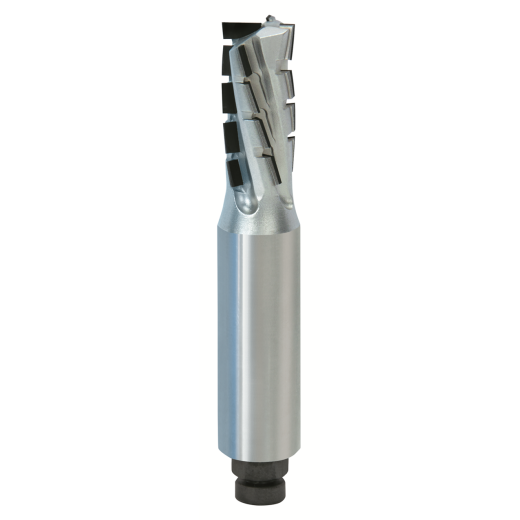

JSO 14mm Diamant (PKD) Nestingfräser "Dianorm-TRIO" 14x30/85mm Z3 S16 rechts

Artikelnummer: 105-3750-00002
Herstellernummer: 13750-9-14303-R
GTIN: 13750914303R
HAN: 13750-9-14303-R
Kategorie: 13750 DIANORM-TRIO
Hersteller: JSO - Bohr und Fräswerkzeuge

Diamant (PKD) bestückter Nestingfräser Z3
Durchmesser: 14mm
Nutzlänge: 30mm
Gesamtlänge: 85mm
Lichtesuntermaß: 7mm
Schaft: 16x45mm
Zähnezahl: Z3
Bestückungshöhe: 3,0mm

Standzeit 9/10

Schnittqualität 9/10

UVP 815,15 € (inkl. 19% MwSt.)

652,12 €

Nettopreise anzeigen

inkl. 19% MwSt. , zzgl.

( 548,00 € exkl. 19% MwSt. )

Artikel lieferbar!
ca. Lieferzeit bis zu Ihnen: 3 - 5 Werktage Ausland abweichend

Konfigurieren

JSO Schrumpffutter Schaft 16mm

Bitte wählen Sie maximal 1.

Für einen Idealen Einsatz empfehlen wir den Fräser in einem Thermoschrumpfutter zu verweden. Hierzu bieten wir Ihnen die Möglichkeit das Werkzeug direkt eingeschrumpft und gewuchtet zu bestellen.

Bestellen Sie des Werkzueg montiert in einem Schrumpffutter!

JSO 16mm HSK-F 63 Schrumpffutter 16x50/75mm

JSO 16mm HSK-F 63 Schrumpffutter 16x50/75mm +186,68 €: Schrumpffutter "21022"
Schaft Ø: 16mm
Gesamtlänge (A): 75mm
Maschinenschnittstelle: HSK-F 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

JSO 16mm HSK-F 63 Schrumpffutter 16x50/105mm

JSO 16mm HSK-F 63 Schrumpffutter 16x50/105mm +207,42 €: Schrumpffutter "21022"
Schaft Ø: 16mm
Gesamtlänge (A): 105mm
Maschinenschnittstelle: HSK-F 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

JSO 16mm HSK-E 63 Schrumpffutter 16x50/105mm

JSO 16mm HSK-E 63 Schrumpffutter 16x50/105mm +387,18 €: Schrumpffutter "21022"
Schaft Ø: 16mm
Gesamtlänge (A): 105mm
Maschinenschnittstelle: HSK-E 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

Ihre Konfiguration

Artikel/Gruppe		Preis
inkl. 19% MwSt. , zzgl. Versand

Stk

Diamant (PKD) bestückter Nestingfräser

Die Serie „Dianorm-TRIO“ Diamant (PKD) Nutschaftfräser wurde speziell zur Bearbeitung von Span- und MDF-Werkstoffen entwickelt. Seine lückenlose Z3 Bestückung und seine spezielle Zahngeometrie machen diesen Fräser besonders Standfest und gewähren ein hervorragendes Schnittergebnis.

Durch hochwertige Diamant (PKD) Bestückung sind diese Fräser besonders langlebig und wirtschaftlich.

Besonderheit

Schneidengeometrie speziell für die Bearbeitung von Span- und MDF-Werkstoffen geeignet
besonders geeigent für Nesting-Bearbeitung bei schwankenden Werkstückdicken.
bis zu 30% höhere Vorschübe gegenüber Diamatic Werkzeugen möglich.

Ausführung

Grundkörper aus Schwermetall.
Umfangangsschneiden und Einbohrschneide aus PKD.
Echte Z3-Bestückung auf 4 Flügeln ohne Überschnittbereiche.
nach innen ziehender Schnitt
bis zu 4x nachschärfbar
geeignet für axiales und schräges Eintauchen

Anwendung

Nuten
Formatieren
Trennen
Falzen

Werkstoffe

Spanplatte roh
Spanplatte beschichtet
MDF roh
MDF beschichtet
bedingt Verbundwerkstoffe und Massivholz

Einsatzempfehlung

n = 18 000 - 24 000 min-1
vf = 18 - 35 m/min

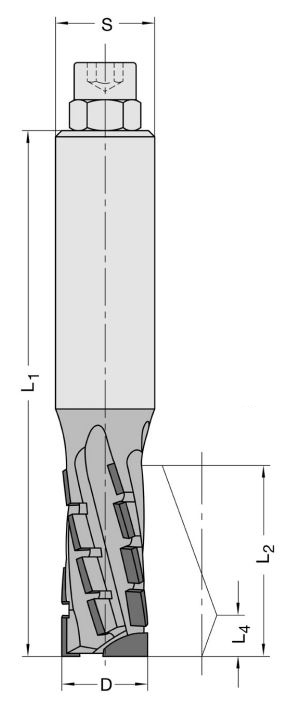

Technische Daten

JSO Diamant (PKD) Nestingfräser Z3 [13750-9-14303-R]

Bezeichnung	Wert
Durchmesser (D)	14mm
Nutzlänge (L2)	30mm
Lichtesuntermaß (L4)	7mm
Gesamtlänge (L1)	85mm
Schaft (S)	16x45mm
Zähnezahl	Z3
Bestückungshöhe	3,0mm
Schneidstoff	Diamant (PKD)
Drehrichtung	rechts
Grundkörper	Schwermetall (Densimet)

Produkteigenschaft	Wert
Durchmesser:	14mm
Drehrichtung:	rechts
Zähnezahl:	3
Drall:	Mitte
Schaftdurchmesser:	16mm
Gesamtlänge:	85mm
Nutzlänge:	30mm
Werkzeugsystem:	Diamant (PKD)
WKZ:	F
Werkzeugtyp:	Fräser
Schneidstoff:	Diamant (PKD)
Betriebsart:	MEC
Wkz_Art:	Nutfräser
Einbohrschneide:	Ja
Lichtesuntermaß:	7mm
Bestückungshöhe:	3mm
Grundkörper:	Schwermetall
Hersteller:	JSO - Bohr und Fräswerkzeuge
Herstellernummer:	13750-9-14303-R
GTIN:	13750914303R
Inhalt:	1,00 Stück

Abbildung kann vom Original abweichen.

Parameter

Betriebsart:	MEC
Drehrichtung:	rechts
Schneidstoff:	Diamant (PKD)
Durchmesser:	14 mm
Nutzlänge:	30 mm
Gesamtlänge:	85 mm
Schaftdurchmesser:	16 mm
Drall:	Mitte
Zähnezahl:	3
Einbohrschneide:	Ja
Lichtesuntermaß:	7 mm
Grundkörper:	Schwermetall
Bestückungshöhe:	3 mm
