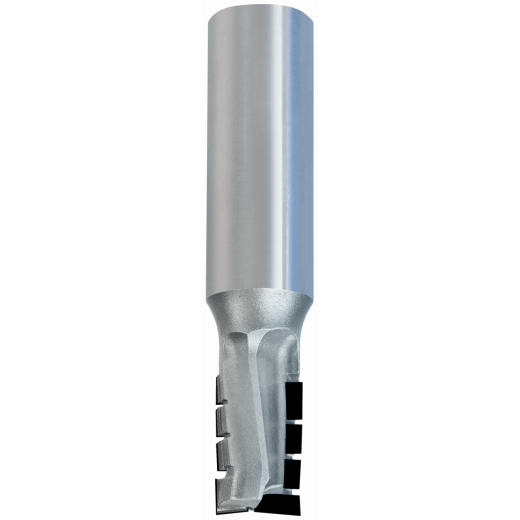

JSO 16mm Diamant (PKD) Nutschaftfräser "Diamatic-DUO" 16x25/95mm Z2 S20 rechts

Artikelnummer: 105-5540-00001
Herstellernummer: 15540-9-16255-R
GTIN: 15540916255R
HAN: 15540-9-16255-R
Kategorie: 15540 DIAMATIC-DUO Multiplex
Hersteller: JSO - Bohr und Fräswerkzeuge

Diamant (PKD) bestückter Nutschaftfräser Z2
Durchmesser: 16mm
Nutzlänge: 25mm
Gesamtlänge: 95mm
Lichtesuntermaß: 6,5mm
Schaft: 20x55mm
Zähnezahl: Z2
Bestückungshöhe: 3,0mm

Standzeit 9/10

Schnittqualität 8/10

UVP 309,40 € (inkl. 19% MwSt.)

256,80 €

Nettopreise anzeigen

inkl. 19% MwSt. , zzgl.

( 215,80 € exkl. 19% MwSt. )

Artikel lieferbar!
ca. Lieferzeit bis zu Ihnen: 3 - 5 Werktage Ausland abweichend

Konfigurieren

JSO Schrumpffutter Schaft 20mm

Bitte wählen Sie maximal 1.

Für einen Idealen Einsatz empfehlen wir den Fräser in einem Thermoschrumpfutter zu verweden. Hierzu bieten wir Ihnen die Möglichkeit das Werkzeug direkt eingeschrumpft und gewuchtet zu bestellen.

Bestellen Sie des Werkzueg montiert in einem Schrumpffutter!

JSO 20mm HSK-F 63 Schrumpffutter 20x55/75mm

JSO 20mm HSK-F 63 Schrumpffutter 20x55/75mm +186,68 €: Schrumpffutter "21022"
Schaft Ø: 20mm
Gesamtlänge (A): 75mm
Maschinenschnittstelle: HSK-F 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

JSO 20mm HSK-F 63 Schrumpffutter 20x55/108mm

JSO 20mm HSK-F 63 Schrumpffutter 20x55/108mm +207,42 €: Schrumpffutter "21022"
Schaft Ø: 20mm
Gesamtlänge (A): 108mm
Maschinenschnittstelle: HSK-F 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

JSO 20mm HSK-E 63 Schrumpffutter 20x55/108mm

JSO 20mm HSK-E 63 Schrumpffutter 20x55/108mm +387,18 €: Schrumpffutter "21022"
Schaft Ø: 20mm
Gesamtlänge (A): 108mm
Maschinenschnittstelle: HSK-E 63
Rundlaufgenauigkeit: <0,003mm

Artikeldetails

Menge: 1

Ihre Konfiguration

Artikel/Gruppe		Preis
inkl. 19% MwSt. , zzgl. Versand

Stk

Die Serie „Diamatic-DUO“ Diamant (PKD) Nutschaftfräser sind speziell zum Trennen, Formatieren und Nuten von Multiplex auf CNC - Bearbeitungszentren entwickelt worden. Seine spezielle Scheidengeometrie und die großen Spanräume sorgen für reduzierte Schnittkräfte bei der Bearbeitung von Multiplex.

Durch hochwertige Diamant (PKD) Bestückung sind diese Fräser besonders langlebig und wirtschaftlich.

Besonderheit

Schneidengeometrie speziell für die Bearbeitung von Multiplex

Ausführung

Grundkörper aus Stahl
Stahlgrundkörper vernickelt
Umfangangsschneiden und Einbohrschneide aus DP
nach innen ziehender Schnitt
große Spanräume
bis zu 3x nachschärfbar
geeignet für axiales und schräges Eintauchen

Anwendung

Nuten
Formatieren
Trennen
Falzen

Werkstoffe

Multiplex

Einsatzempfehlung

n = 18 000 - 24 000 min-1
vf = 5 - 10 m/min

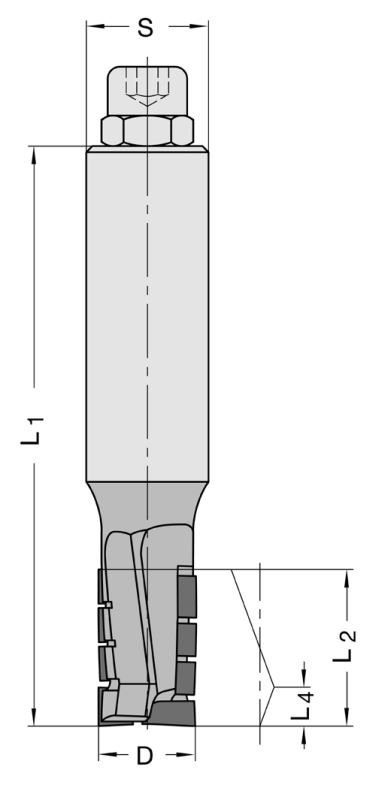

Technische Daten

JSO Diamant (PKD) Nutschaftfräser Z2 [15540-9-16255-R]

Bezeichnung	Wert
Durchmesser (D)	16mm
Nutzlänge (L2)	25mm
Lichtesuntermaß (L4)	6,5mm
Gesamtlänge (L1)	95mm
Schaft (S)	20x55mm
Zähnezahl	Z2
Bestückungshöhe	3,0mm
Schneidstoff	Diamant (PKD)
Drehrichtung	rechts
Grundkörper	Stahl

Produkteigenschaft	Wert
Durchmesser:	16mm
Drehrichtung:	rechts
Zähnezahl:	2
Drall:	Mitte
Schaftdurchmesser:	20mm
Gesamtlänge:	95mm
Nutzlänge:	25mm
Werkzeugsystem:	Diamant (PKD)
WKZ:	F
Werkzeugtyp:	Fräser
Schneidstoff:	Diamant (PKD)
Betriebsart:	MEC
Wkz_Art:	Nutfräser
Einbohrschneide:	Ja
Lichtesuntermaß:	6,5mm
Bestückungshöhe:	3mm
Grundkörper:	Stahl
Hersteller:	JSO - Bohr und Fräswerkzeuge
Herstellernummer:	15540-9-16255-R
GTIN:	15540916255R
Inhalt:	1,00 Stück

Abbildung kann vom Original abweichen.

Parameter

Betriebsart:	MEC
Drehrichtung:	rechts
Schneidstoff:	Diamant (PKD)
Durchmesser:	16 mm
Nutzlänge:	25 mm
Gesamtlänge:	95 mm
Zähnezahl:	2
Schaftdurchmesser:	20 mm
Drall:	Mitte
nMax:	35.000 U/min
Einbohrschneide:	Ja
Lichtesuntermaß:	6,50 mm
Grundkörper:	Stahl
Bestückungshöhe:	3 mm
