Schmalz 120x50x132mm VCBL-N Nesting-Blocksauger mit Tastventil

Artikelnummer: 107-10011205565
Herstellernummer: 10.01.12.05565
HAN: 10.01.12.05565
Kategorie: Nestingblocksauger "VCBL-N"
Hersteller: Schmalz - Vakuumtechnik

Blocksauger VCBL-N
Vakuumsystem: OpferplattenGröße: 120x50x132 mm
Höhe: 132 mm
Ausstattung: mit Tastventil
Passend für: Alle gänigen Nesting Maschinen mit Opferplatten

473,67 €

inkl. 19% USt. ,

( 398,04 € exkl. 19.00% USt. )

Alter Preis: 509,32 €

Nettopreise anzeigen

Produkt lieferbar
ca. Lieferzeit bis zu Ihnen: 2 - 4 Werktage Ausland abweichend

Voraussichtliche Lieferung 04. November - 07. November bei Bestellung innerhalb der nächsten *

Stk

Beschreibung
Bewertungen

Nestingblocksauger VCBL-N 120x50x132 30/40 TV

Mit dem Blocksauger VCBL-N spannen Sie Werkstücke aller Art, von rauen oder strukturierten Oberflächen bis hin zu Massivholz. Mit dem umfangreichen Portfolio an Abmessungen und Spannhöhen lösen Sie jede Spannaufgabe. Die Saugplatte lässt sich schnell und werkzeuglos wechseln und ist zusätzlich mit einer Membran ausgestattet. Diese schützt das Werkstück vor direktem Kontakt mit dem serienmäßigen Tastventil und gleichzeitig vor Verschmutzung. Das optionale Abhebesystem erleichtert das Be- und Entladen von großen, sperrigen Werkstücken und schützt gleichzeitig die Dichtkante der Saugplatte. Der im Lieferumfang enthaltene zusätzliche Schlauchanschluss ermöglicht eine direkte Leistungssteigerung für besonders anspruchsvolle Anwendungen. Der ebenfalls im Lieferumfang enthaltene Reibclip ist demontierbar, so dass der Blocksauger auch auf dem Rastertisch eingesetzt werden kann. So wird der VCBL-N zum 2-in-1-Allrounder. Lästiges Wechseln des Blocksaugers zwischen Raster- und Nestinganwendungen gehört damit der Vergangenheit an.

Anwendung

Vakuum-Aufspannsystem für CNC-Bearbeitungszentren mit Nesting- und Rastertisch
Geeignet für einfache 3-Achs-Bearbeitung und komplexe 5-Achs-Bearbeitung durch breites Spektrum an Arbeitshöhen von 32 bis 132 mm
Speziell entwickelt auch für den Einsatz auf Rastertischen durch Entfernen des Reibclips
Passend für alle gängigen Rastergeometrien (Rastermaß 30 und 40 mm, Nutbreiten 6 bis 7,5 mm, Nuttiefen 6 bis 7 mm)

Produkt-Highlights

Breites Produktspektrum und 2-in-1-Funktion ermöglichen höchste Flexibilität und damit kurze Rüstzeiten
Verwendung einer Blocksaugerbaureihe durch die 2-in-1-Funktion für Raster- und Nestingtische
Höchste Stabilität auch in anspruchsvollen Anwendungen wie z. B. Massivholz durch soliden, einteiligen Aufbau und zusätzlichen Vakuumanschluss
Einfache, werkzeuglose Reparatur durch Einsatz des bewährten Saugplattensystems
Schonendes Be- und Entladen von sperrigen Großteilen durch optionales Abhebesystem

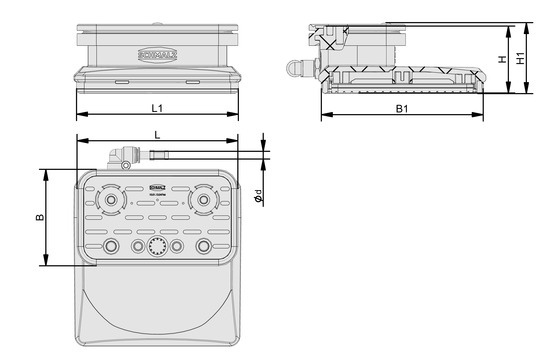

Technische Daten (10.01.12.05565)

Name	Wert
Größe	120x50x132 mm
B1	130 mm
H	132 mm
H1	135,15 mm
L1	130 mm
Genauigkeit	± 0,06 mm
Ausstattung	mit Tastventil
Passend für	Alle gänigen Nesting Maschinen mit Opferplatten

Highlights

Direkt auf der Opferplatte

Erhebliche Produktivitätssteigerung Reduzierung auf einen Arbeitsgang.

Kompatibel mir Rastertischen

Passend für alle gängigen Rastergeometrien (Rastermaß 30 und 40 mm, Nutbreiten 6 bis 7,5 mm, Nuttiefen 6 bis 7 mm).

Reibebelag wechselbar

Einfach zu wechselnde Saugplatten für kosteneffizientes Arbeiten.

Produkteigenschaft	Wert
Höhe in mm:	132
Länge in mm:	120
Breite in mm:	50
Größe:	120x50x132 mm
Typ:	Blocksauger
passend für Marke:	IMA Masterwood SCM Morbidelli Anderson Biesse Homag Weeke Holz-Her Felder
Plattenmaterial:	Gummi
Konsolentyp:	Opferplatte
Blocksauger Material:	Kunststoff
Serie:	VCBL-N
Hersteller:	Schmalz - Vakuumtechnik
Herstellernummer:	10.01.12.05565
Inhalt:	1,00 Stück
