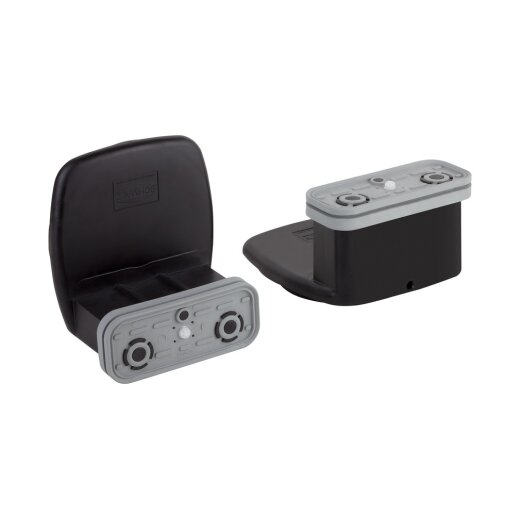

Schmalz Blocksauger VCBL-B 120x50x74mm mit Tastventil

Artikelnummer: 107-1859-00011
Herstellernummer: 10.01.12.03175
HAN: 10.01.12.03175
Kategorie: Blocksauger Höhe 74mm
Hersteller: Schmalz - Vakuumtechnik

Blocksauger VCBL-B
Vakuumsystem: Biesse, Schmalz Adapter-Plate AP-G
Größe: 120x50x74 mm
Höhe: 74 mm
Ausrichtung: 360° drehbar
Ausstattung: mit Tastventil
Passend für: Biesse, Schmalz Adapter-Plate AP-G

UVP 182,07 € (inkl. 19% MwSt.)

(Sie sparen 7%, also 12,74 €)

169,33 €

inkl. 19% MwSt. ,

( 142,29 € exkl. 19% MwSt. )

Nettopreise anzeigen

Artikel lieferbar!
ca. Lieferzeit bis zu Ihnen: 3 - 5 Werktage Ausland abweichend

Stk

Beschreibung
Bewertungen

Hochwertige Vakuum-Blocksauger von Schmalz zeichnen sich durch Ihre hohe Qualität und Maßhaltigkeit aus. Auch die wechselbaren Verschleißteile wie die Saugplatten auf der Ober- und Unterseite machen die Blocksauger von Schmalz zum idealen Zubehör für Ihr CNC-Bearbeitungszentrum.

Durch die Verwendung von hochwertigem und verwindungssteifem Kunststoff wird bei einer Kollision mit dem Blocksauger das Risiko einer Beschädigung der Fräs- und Sägewerkzeuge verringert.

Allgemeine Infos

Schlauchloses Schmalz Vakuum-Aufspannsystem für Konsolentische von Biesse mit passender Saugeraufnahme
Volle Kompatibilität mit den Saugern des Erstausrüsters, sodass ein Mischbetrieb möglich ist
Die Blocksauger werden in beliebiger Richtung in 15°-Schritten in die Standardaufnahmen eingesetzt, um die Saugfläche nach Wunsch auszurichten
Spannlaschen am Blocksaugerring und Magnete ermöglichen eine sichere Fixierung in der Saugeraufnahme
Durch das integrierte Tastventil können nicht benötigte Blocksauger auf dem Maschinentisch verbleiben

Produkt-Highlights

Höchste Haltekräfte bei Holzanwendungen dank optimierter Dichtungen und Reibbeläge
Höchste Maßhaltigkeit für mehr Präzision im Fertigungsprozess
Mehr Flexibilität und kurze Rüstzeiten, da schnell und einfach zu positionieren (in Schritten von 15° drehbar)
Saugplatten ohne Werkzeug schnell, einfach und kostengünstig austauschbar

Aufbau

Saugplatte oben (1) zur Fixierung des Werkstücks
Robuster Grundkörper (2) aus Kunststoff
Adapter-Ring aus Kunststoff für die Standardsaugeraufnahme von Biesse (3)
Tastventil (4) aus weichem Kunststoff
Höhen 29 mm und 48 mm (für 3- und 4-Achs-Maschinen) sowie 74 mm (für 5-Achs-Maschinen)

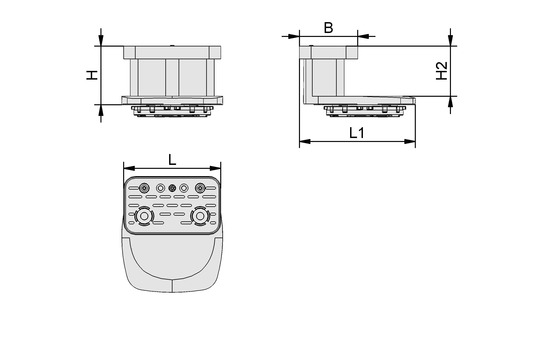

Technische Daten

Name	Wert
Größe	120x50x74 mm
B	50 mm
H	74 mm
H2	64 mm
L	120 mm
L1	146 mm
Gewicht	0,48 kg
Vakuumsystem	Biesse, Schmalz Adapter-Plate AP-G
Ausstattung	mit Tastventil
Passend für	Biesse, Schmalz Adapter-Plate AP-G

Saugplatten

Einfach zu wechselnde Saugplatten für kosteneffizientes Arbeiten.

Passend für Biesse Konsolen

Die Blocksauger der Serie VCBL-B passen auf Konsolen von Biesse Bearbeitungszentren und in die Adapterplates von Schmalz.

360° Drehbar

Durch den Rastering können diese Blocksauger in 15° Schritten 360° gedreht angebracht werden..

Tastventil

Aufgrund des Tastventils müssen Sie nicht benötigte Sauger nicht von den Konsolen abgerüstet werden. Das Tastventil verschließt die Sauger ohne Werkstück und somit bleibt die volle Saugkraft erhalten

Daurch sparen Sie Zeit beim umrüsten auf neue Werkstücke!

Produkteigenschaft	Wert
Höhe in mm:	74
Länge in mm:	120
Breite in mm:	50
Größe:	120x50x74 mm
passend für Marke:	Schmalz Adapter-Plate AP Biesse
Plattenmaterial:	Gummi
Sauger Ausrichtung:	360° Drehbar
Konsolentyp:	Schmalz Adapter-Plate AP Biesse
Blocksauger Material:	Kunststoff
Serie:	VCBL-B
Hersteller:	Schmalz - Vakuumtechnik
Herstellernummer:	10.01.12.03175
Inhalt:	1,00 Stück
