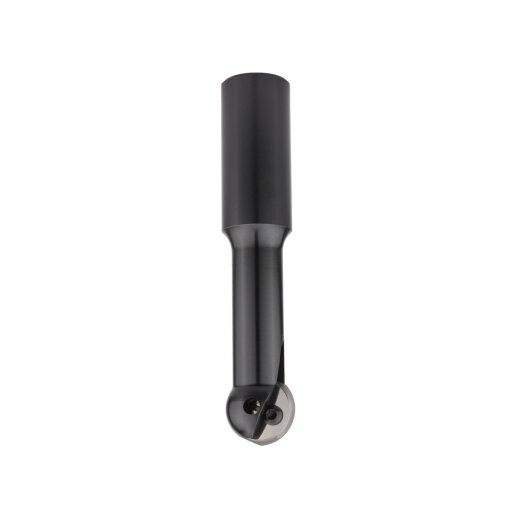

Aigner PM-Kugelschaftfräser Z1 20mm, C834-100069R

Aigner PM-Kugelschaftfräser Z1 20mm, C834-100069R

Aigner PM-Kugelschaftfräser Z1 20mm, C834-100069R

Aigner PM-Kugelschaftfräser Z1 20mm, C834-100069R

Z1

Artikelnummer: 121-9988-02737
Herstellernummer: C834-100069R
HAN: C834-100069R
Kategorie: Z1
Hersteller: Aigner - Werkzeuge für die Holzbearbeitung

UVP 360,21 € (inkl. 19% MwSt.)

(Sie sparen 5%, also 18,01 €)

342,20 €

inkl. 19% MwSt. ,

( 287,57 € exkl. 19% MwSt. )

Nettopreise anzeigen

Artikel lieferbar!
ca. Lieferzeit bis zu Ihnen: 1 - 3 Werktage Ausland abweichend

Stk

Beschreibung
Technische Daten
Bewertungen

C834-100069R | PM-Kugelschaftfräser Z1

Technische Zeichnung

Technische Daten: Aigner C834-100069R
D	20
RA	10
NL	16,5
AL	69
GL	130
S	25
Z	1
R/L	R
n-max	18.000

Ausführung:

Körper aus Stahl
Zähnezahl = 1
HW-Profilmesser mit Spanleitstufe
Schaftpassung h6

Anwendung:

Erzeugung von segmentförmigen oder halbrunden Relief-Strukturen oder Kehlungen
Abzeilen und Fertigfräsen von runden oder ovalen Formkörpern oder Konturen

Werkstückstoff:

Plattenwerkstoff
Massivholz und Plattenwerkstoff

Maschine:

CNC-Bearbeitungszentren

Lieferumfang:

Grundkörper inkl. Profilmesser
Griffschlüssel Torx T15
Wahlweise auch montiert (und gewuchtet)
Montiert in Schrumpfspannfutter HSK-F 63 (C915)
Montiert in Spannzangenfutter HSK-F 63 (C910)

Besonderheit:

Z1-Ausführung bis zur Mitte
Profilmesser mit Spanrillen-Ausführung zum Erzeugen einer besseren Werkstückoberfläche

Schnittqualität

Spanplatte roh
Spanplatte beschichtet Melamin
Spanplatte furniert
Spanplatte beschichtet HPL
MDF roh
MDF beschichtet Grundierfolie
OSB
Sperrholz
Multiplexplatte Schichtstoff HPL
Spanplatte Tischlerplatte
Dreischitplatte
Leimholzplatte Hartholz
HPL

Produkteigenschaft	Wert
Drehrichtung:	rechts
Zähnezahl:	1
Gesamtlänge:	130
Nutzlänge:	16
n-max:	18000
Verwendung:	Plattenbearbeitung MEC-Werkzeuge
Werkzeugsystem:	HW
WKZ:	F
Wkz-Art:	Kugelfräser Nutfräser
Schaftdurchmesser:	25
Durchmesser:	20
Hersteller:	Aigner - Werkzeuge für die Holzbearbeitung
Herstellernummer:	C834-100069R

Parameter

Schneidstoff:	HM
Durchmesser:	20 mm
Nutzlänge:	16,50 mm
Gesamtlänge:	130 mm
Betriebsart:	MEC
Schaftdurchmesser:	25 mm
Wechselmesser:	Ja
Drehrichtung:	rechts
nMax:	18.000 U/min
Zähnezahl:	1
Radius:	10 mm
