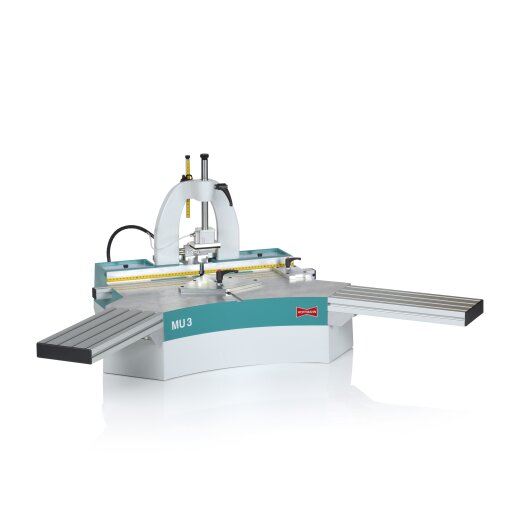

Hoffmann MU3-P – pneumatische Nutfräsmaschine für W0 bis W4
Die Hoffmann MU3-P ist eine professionelle
pneumatische Nutfräsmaschine zur präzisen Herstellung
von Keilnuten für das Hoffmann-Schwalben-Verbindungssystem.
Sie verarbeitet die Hoffmann-Schwalbengrößen W0, W1, W2,
W3 und W4 und ist für den stationären Einsatz in Schreinerei,
Tischlerei, Innenausbau und Fertigung ausgelegt.
Im Unterschied zur manuellen MU3 arbeitet die MU3-P mit
pneumatischer Werkstückspannung und pneumatischem Frähub.
Dadurch wird der Arbeitsablauf komfortabler und eignet sich besonders für
wiederkehrende Bearbeitungen und rationelle Fertigungsabläufe.
Pneumatischer Arbeitsablauf für rationelles Fräsen
Nach dem Positionieren des Werkstücks wird der Bearbeitungsvorgang
über einen Fußtaster gestartet. Das Werkstück wird pneumatisch
gespannt und die Fräeinheit führt den Frävorgang bis zur
eingestellten Frästiefe aus.
Anschließend fährt die Fräeinheit wieder in ihre
Ausgangsposition zurück, der Främotor wird abgeschaltet und das
Werkstück wieder freigegeben. Dieser definierte Ablauf erleichtert
wiederholgenaue Bearbeitungen und entlastet den Bediener.
Keilnuten für Hoffmann-Schwalben W0 bis W4
Die MU3-P ist für die Verarbeitung der
Hoffmann-Schwalbengrößen W0, W1, W2, W3 und W4
ausgelegt. Damit deckt die Maschine ein breites Spektrum von kleinen
Verbindungselementen bis hin zu größeren Hoffmann-Schwalben ab.
Die Werkstücke werden auf dem großzügigen Maschinentisch
positioniert. Unterschiedliche Anschläge und Erweiterungen ermöglichen
die Anpassung an verschiedene Werkstückformen und Fertigungsaufgaben.
Pneumatische Werkstückspannung
Die pneumatische Spannung fixiert das positionierte Werkstück während
des Fräsvorgangs. Der Bediener muss das Werkstück dadurch nicht
manuell spannen und kann sich auf Positionierung und Bearbeitungsablauf
konzentrieren.
Für den pneumatischen Betrieb benötigt die MU3-P einen
Druckluftanschluss mit 6 bar.
Für Werkstatt und professionelle Fertigung
Die Kombination aus großem Maschinentisch, pneumatischer Spannung und
pneumatischem Frähub macht die MU3-P besonders für Betriebe
interessant, die Hoffmann-Schwalben regelmäßig und wiederholgenau
verarbeiten.
Für unterschiedliche Bauteilgeometrien steht ein umfangreiches Programm
an Anschlägen und Erweiterungen zur Verfügung. Dazu gehören je
nach Anwendung unter anderem Innen-, Stumpf- und Klappanschläge sowie
weitere Anschlag- und Tischverlängerungen.
Technische Daten der Hoffmann MU3-P
|
Schwalbengrößen
|
W0 / W1 / W2 / W3 / W4
|
|
Elektrischer Anschluss
|
230 V
|
|
Motorleistung
|
1,0 kW
|
|
Drehzahl
|
34.000 1/min
|
|
Druckluft
|
6 bar
|
|
Werkstückspannung
|
pneumatisch
|
|
Frähub
|
pneumatisch
|
|
Durchgangshöhe
|
150 mm
|
|
Frästiefe
|
0–95 mm
|
|
Absauganschluss
|
Ø 50 mm
|
|
Abmessungen B/T/H
|
740 / 650 / 835 mm
|
|
Gewicht
|
32 kg
|
|
Hoffmann Best.-Nr.
|
W1032000
|
Hoffmann MU3-P / MU3-PD – Datenblatt
Weitere technische Informationen und Maschinendetails zu den pneumatischen
Ausführungen MU3-P und MU3-PD finden Sie im offiziellen Datenblatt von Hoffmann.
📄 Hoffmann MU3-P / MU3-PD Datenblatt als PDF öffnen
