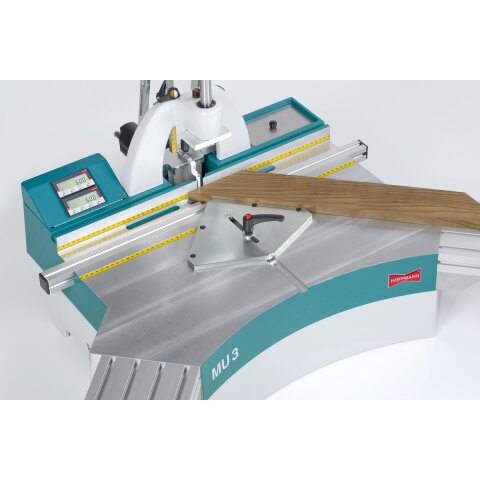

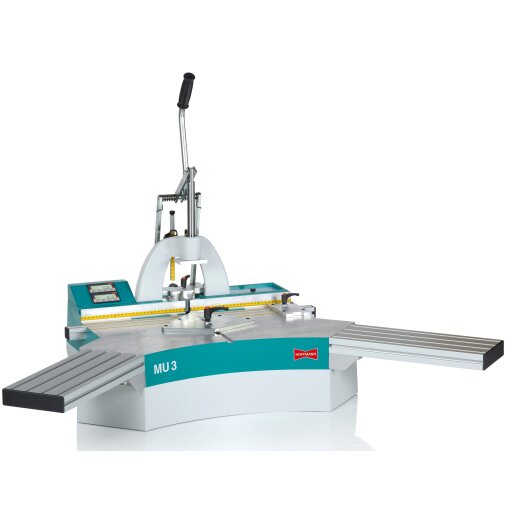

Hoffmann MU3-D – Nutfräsmaschine mit Digitalanzeige
Die Hoffmann MU3-D ist eine professionelle Nutfräsmaschine
zur präzisen Herstellung von Keilnuten für das
Hoffmann-Schwalben-Verbindungssystem. Sie verarbeitet die
Hoffmann-Schwalbengrößen W0, W1, W2, W3 und W4
und eignet sich für den stationären Einsatz in Schreinerei,
Tischlerei, Innenausbau und Fertigung.
Der wesentliche Unterschied zur Hoffmann MU3 ist die
digitale Anzeige von Fräsposition und Frästiefe.
Dadurch lassen sich eingestellte Werte komfortabel ablesen und
wiederkehrende Bearbeitungen präzise reproduzieren.

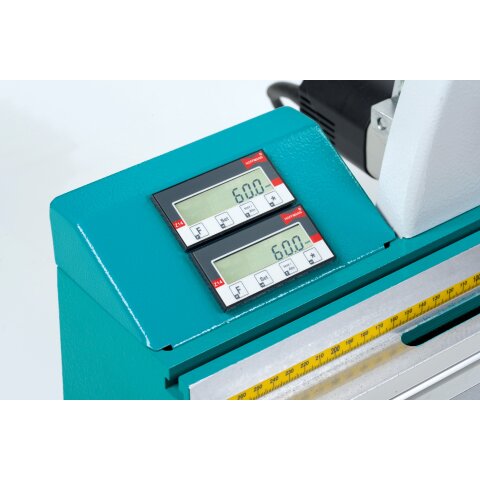

Digitale Anzeige für präzise Einstellungen
Die MU3-D verfügt über digitale Anzeigen für
Fräsposition und Frästiefe. Gerade bei wechselnden
Werkstücken oder wiederkehrenden Einstellungen erleichtert dies das
Einrichten der Maschine und die Kontrolle der eingestellten Werte.

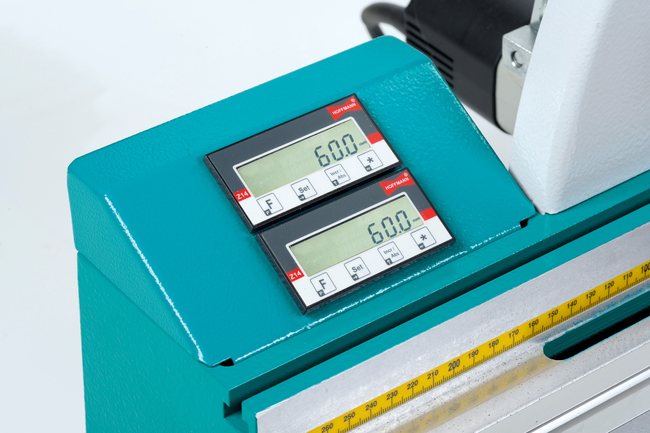

Digitale Anzeige der MU3-D
Präzise Keilnuten für Hoffmann-Schwalben W0 bis W4
Mit der MU3-D werden die Keilnuten für die Hoffmann-Schwalben direkt in
die zu verbindenden Werkstücke gefräst. Die Maschine ist für
W0, W1, W2, W3 und W4 ausgelegt und deckt damit ein breites
Spektrum professioneller Holzverbindungen ab.
Der großzügige Maschinentisch bietet verschiedene Möglichkeiten
zur Positionierung der Werkstücke. Je nach Anwendung lassen sich
unterschiedliche Anschläge und Erweiterungen einsetzen.

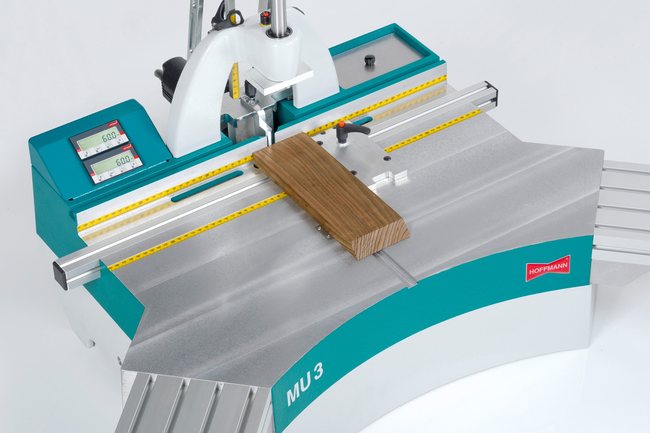

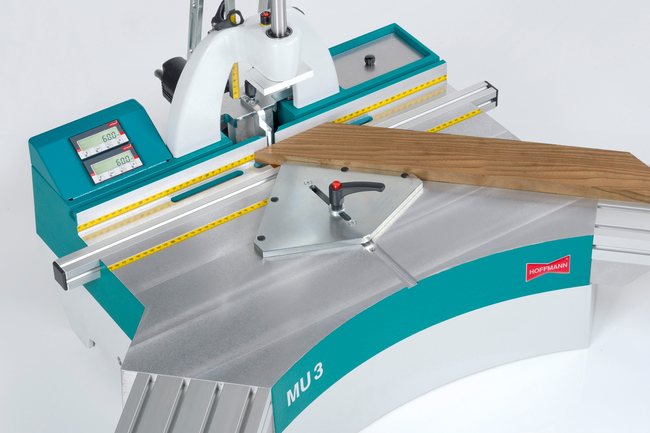

Flexible Werkstückpositionierung

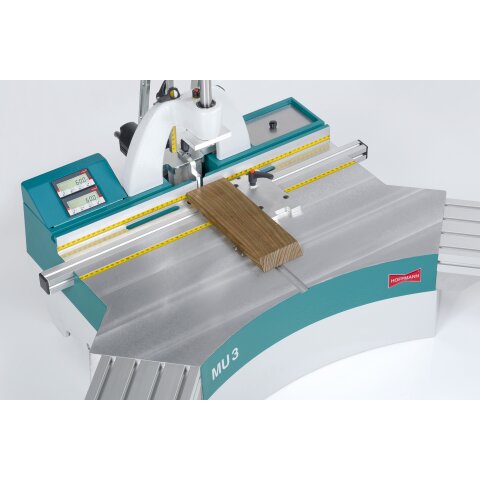

Bearbeitung unterschiedlicher Werkstücke
Präzise Einstellung der Fräseinheit
Die Fräseinheit lässt sich auf die jeweilige Werkstückdimension
und die gewünschte Position der Keilnut einstellen. In Verbindung mit
der digitalen Anzeige können die eingestellten Werte kontrolliert und
bei wiederkehrenden Bearbeitungen reproduziert werden.

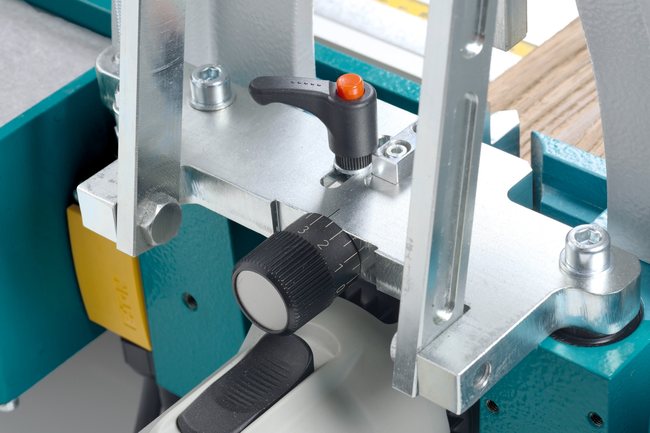

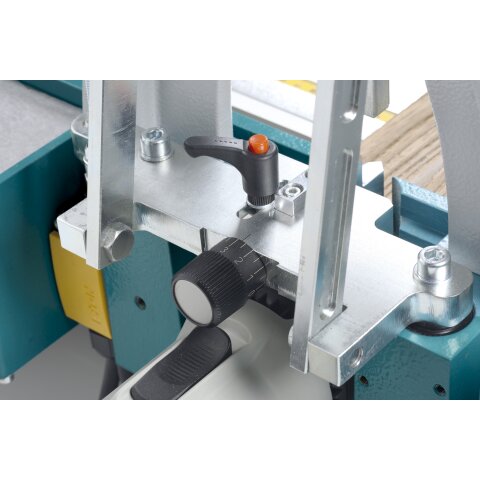

Feineinstellung der Fräseinheit
Absaugung für sauberes Arbeiten
Die beim Fräsen entstehenden Späne können über den
Absauganschluss direkt aus dem Bearbeitungsbereich abgeführt werden.
Damit lässt sich die MU3-D in eine geeignete Werkstattabsaugung integrieren.

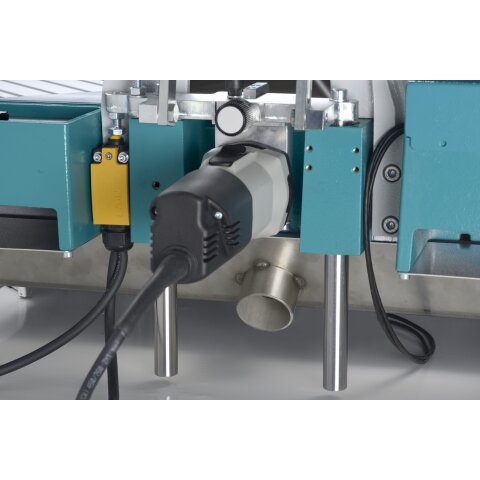

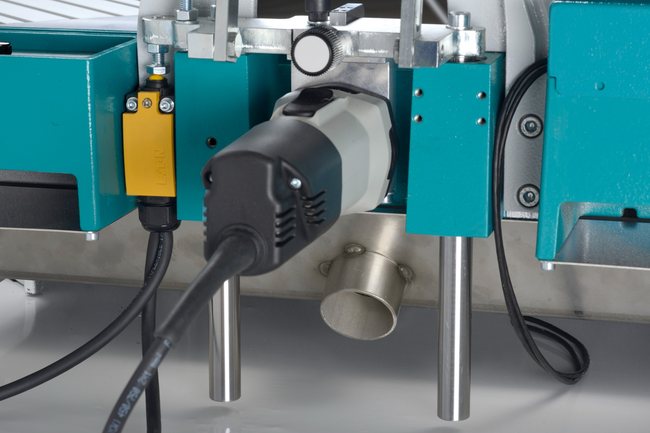

Absauganschluss an der Fräseinheit
Umfangreiche Anschlag- und Zubehörmöglichkeiten
Für unterschiedliche Werkstücke und Fertigungsaufgaben steht ein
umfangreiches Programm an Anschlägen und Erweiterungen zur Verfügung.
Damit kann die MU3-D an unterschiedliche Bauteilgeometrien und Arbeitsabläufe
angepasst werden.
Dazu gehören je nach Anwendung unter anderem
Klappanschläge, Innenanschläge, Stumpfanschläge,
Synchroanschläge, Kranzrahmenanschläge,
Anschlagverlängerungen und Tischauflagenverlängerungen.
Darüber hinaus stehen weitere Ausstattungsmöglichkeiten zur Verfügung.
Welches Zubehör für Ihre Anwendung sinnvoll ist, hängt von
Werkstückform, Abmessungen und der gewünschten Verbindung ab.
Bei der Zusammenstellung der passenden Maschinenkonfiguration beraten wir Sie gerne.
Technische Daten der Hoffmann MU3-D
|
Schwalbengrößen
|
W0 / W1 / W2 / W3 / W4
|
|
Bedienung
|
manuell
|
|
Anzeige Fräsposition
|
digital
|
|
Anzeige Frästiefe
|
digital
|
|
Abmessungen B/T/H
|
740 / 650 / 835 mm
|
|
Gewicht
|
32 kg
|
|
Hoffmann Best.-Nr.
|
W1031100
|
Hoffmann MU3 / MU3-D – Datenblatt
Weitere technische Informationen, Maschinendetails und Hinweise zu den
Ausführungen MU3 und MU3-D finden Sie im offiziellen Datenblatt von Hoffmann.
📄 Hoffmann MU3 / MU3-D Datenblatt als PDF öffnen
