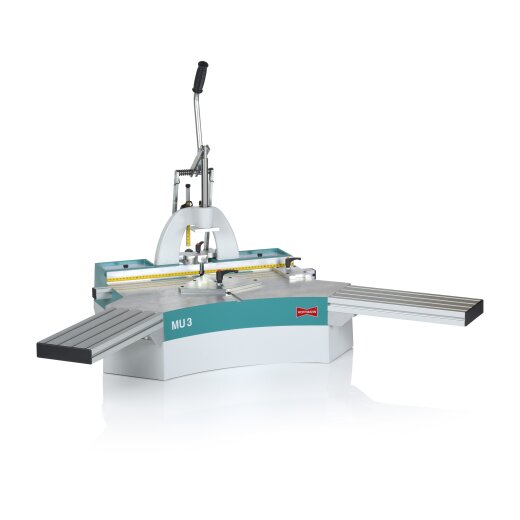

Hoffmann MU3 – manuelle Nutfräsmaschine für W0 bis W4
Die Hoffmann MU3 ist eine professionelle
manuelle Nutfräsmaschine zur präzisen Herstellung
von Keilnuten für das Hoffmann-Schwalben-Verbindungssystem.
Sie verarbeitet die Hoffmann-Schwalbengrößen W0, W1, W2,
W3 und W4 und eignet sich besonders für den stationären
Einsatz in Schreinerei, Tischlerei, Innenausbau und Serienfertigung.
Der großzügige Maschinentisch und die unterschiedlichen
Anschlagmöglichkeiten ermöglichen die Bearbeitung verschiedenster
Werkstückformen und Abmessungen. Fräposition und Frähöhe
werden bei der MU3 manuell eingestellt.
Präzise Keilnuten für Hoffmann-Schwalben W0 bis W4
Mit der MU3 werden die Keilnuten für die Hoffmann-Schwalben direkt in
die zu verbindenden Werkstücke gefräst. Entscheidend für eine
passgenaue Verbindung ist die exakte Positionierung beider Werkstücke.
Hierfür bietet der Maschinentisch verschiedene Anschlag- und
Positioniermöglichkeiten.
Je nach Werkstück und Verbindung können beispielsweise stumpfe,
abgewinkelte oder auf Gehrung ausgeführte Bauteile positioniert und
bearbeitet werden.

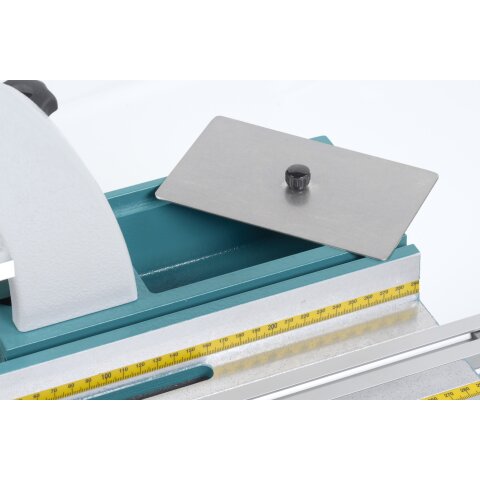

Flexible Werkstückpositionierung

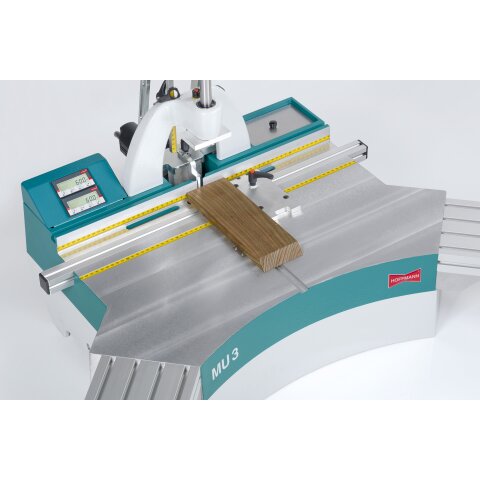

Bearbeitung unterschiedlicher Werkstücke
Manuelle Einstellung von Frähöhe und Fräsposition
Bei der Hoffmann MU3 werden Frähöhe und Fräsposition
manuell eingestellt. Die Einstellungen lassen sich an die jeweilige
Werkstückdimension und die gewünschte Position der Keilnut anpassen.
Nach der Positionierung des Werkstücks wird der Frävorgang über
den Handhebel ausgeführt. Der klar aufgebaute Arbeitsablauf ermöglicht
eine präzise und wiederholgenaue Bearbeitung auch bei wiederkehrenden
Werkstücken.

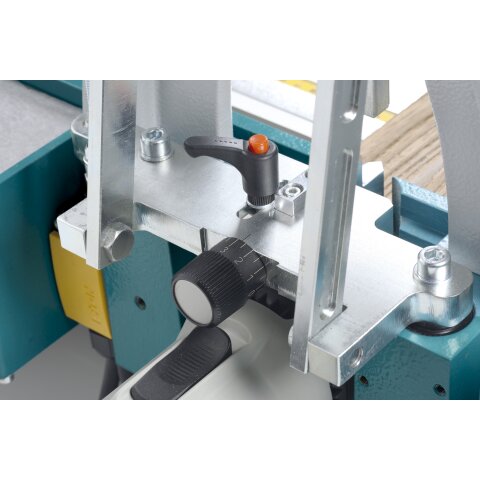

Feineinstellung der Fräseinheit
Absaugung für sauberes Arbeiten
Die beim Fräsen entstehenden Späne können über den
vorhandenen Absauganschluss direkt aus dem Bearbeitungsbereich abgeführt
werden. Damit lässt sich die MU3 in eine geeignete Werkstattabsaugung
integrieren.

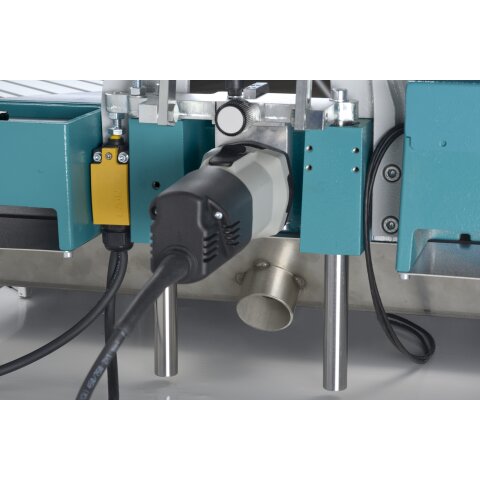

Absauganschluss an der Fräseinheit
Umfangreiche Anschlag- und Zubehörmöglichkeiten
Für unterschiedliche Werkstücke und Fertigungsaufgaben steht für
die Hoffmann MU3 ein umfangreiches Programm an Anschlägen und Erweiterungen
zur Verfügung. Dadurch lässt sich die Maschine an unterschiedliche
Bauteilgeometrien und Arbeitsabläufe anpassen.
Dazu gehören je nach Anwendung unter anderem
Klappanschläge, Innenanschläge, Stumpfanschläge,
Synchroanschläge, Kranzrahmenanschläge,
Anschlagverlängerungen und Tischauflagenverlängerungen.
Welches Zubehör für Ihre Anwendung sinnvoll ist, hängt von
Werkstückform, Abmessungen und der gewünschten Verbindung ab.
Bei Fragen zur passenden Maschinen- und Anschlagkonfiguration beraten wir Sie gerne.
Technische Daten der Hoffmann MU3
|
Schwalbengrößen
|
W0 / W1 / W2 / W3 / W4
|
|
Bedienung
|
manuell
|
|
Einstellung Frähöhe
|
manuell
|
|
Einstellung Fräsposition
|
manuell
|
|
Abmessungen B/T/H
|
740 / 650 / 835 mm
|
|
Gewicht
|
32 kg
|
|
Hoffmann Best.-Nr.
|
W1031000
|
Hoffmann MU3 / MU3-D – Datenblatt
Weitere technische Informationen, Maschinendetails und Hinweise zu den
Ausführungen MU3 und MU3-D finden Sie im offiziellen Datenblatt von Hoffmann.
📄 Hoffmann MU3 / MU3-D Datenblatt als PDF öffnen
