Den richtigen Fräser finden!

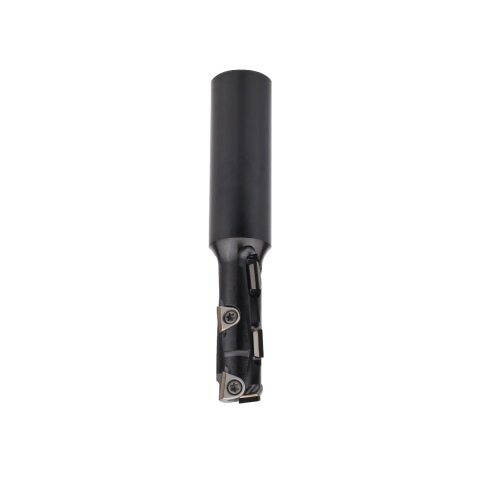

Aigner DP-Nutschaftfräser "Konstantin-Mini" - RL, C243-1643916R-M1

Artikelnummer: 121-9988-00934

Herstellernummer: C243-1643916R-M1

Inhalt: 1,00 Stück

Kategorie: Fräser montiert in Schrumpfspannfutter HSK-F 63


505,16 €

inkl. 19% USt. , versandfreie Lieferung

( 424,50 € exkl. 19% USt. )

Lieferzeit bis zu Ihnen: 13 - 15 Werktage

Stk


Aigner C243-1643916R-M1 | DP-Nutschaftfräser "Konstantin®-Mini" Z1+1

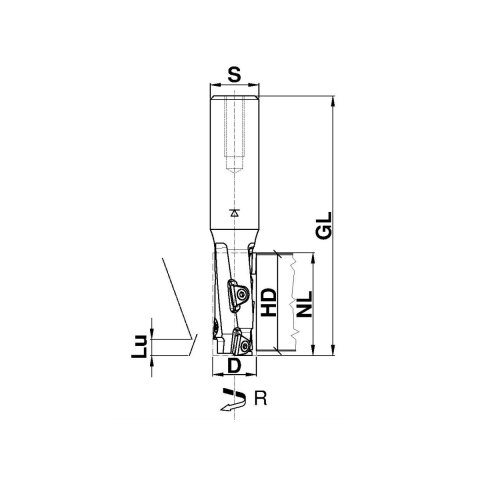

Technische Zeichnung
Technische Daten: Aigner C243-1643916R-M1
D 16
NL 43.9
GL 102
Lu 7
HD 41
S 16
Z 1x6+1Q
R/L R
n-max 24000
MS M1

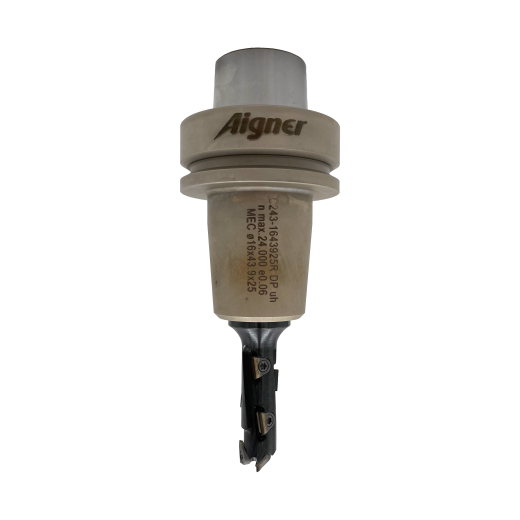

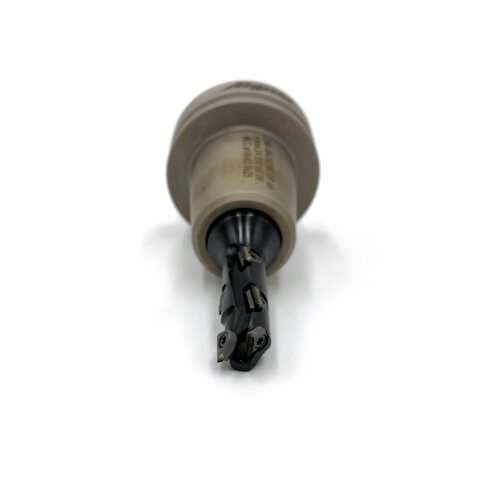

Montiert auf: Aigner - C915-1675BN

Technische Daten: C915-1675BN
D 28
d 16
A 75
T 44

Ausführung:

  • Körper aus Stahl; mit DP-Bohrschneide
  • Z1 + 1 in drei Spannuten; mit Achswinkel
  • Schneidelemente mit DP (DIA) bestückt
  • Nutschaftfräser mit austauschbaren DP-Schneiden
  • Tiefe Spanräume für bessere Späneerfassung
  • Schaftpassung h6

Anwendung:

  • Nuten, Fügen, Falzen, Formatieren (Trennfräsen)

Werkstückstoff:

  • Plattenwerkstoff

Maschine:

  • CNC-Bearbeitungszentren

Lieferumfang:

  • Prinzipiell mit Längeneinstellschraube
    Bei Verwendung in Schrumpfspannfutter HSK-F 63 (C915)
    ohne Längeneinstellschraube
  • Wahlweise auch montiert (MS):
    Montiert in Schrumpfspannfutter HSK-F 63 (C915): C243-...-M1
    Montiert in Spannzangenfutter HSK-F 63 (C910): C243-...-M2
  • Grundkörper inkl. DP-Schneide
  • Griffschlüssel Torx T10

Besonderheit:

  • Durchmesserkonstanter Nutschaftfräser
  • Alle Schneiden untereinander austauschbar
    (bis auf Bohrschneide)
  • Schneiden vor Ort austauschbar
  • Für 5-Achs-BAZ geeignet die beim ?Bahnenfräsen"
    keine Möglichkeit zur Radiuskorrektur haben
  • Sehr gute Spanabfuhr

Zusatzinformation:

  • Zum Wechseln der Schneide wird ein
    Drehmomentschlüssel empfohlen (siehe C986-FT1810)

Schnittqualität

  • Spanplatte roh

  • Spanplatte beschichtet Melamin

  • Spanplatte furniert

  • Spanplatte beschichtet HPL

  • MDF roh

  • MDF beschichtet Grundierfolie

  • OSB

  • Sperrholz

  • Multiplexplatte Schichtstoff HPL

  • Spanplatte Tischlerplatte

  • Dreischitplatte

  • Leimholzplatte Hartholz

  • HPL


Schneidenlänge: 43,9
Holzdicke: 41
Lu: 7
n-max: 24000
Verwendung: Möbelherstellung Taschenfräsung Fügen MEC-Werkzeuge Plattenbearbeitung Nuten Plattenwerkstoffe
Werkzeugsystem: DP
montiert auf: einem HSK 63F Schrumpffutter
Wkz-Art: Schaftfräser Nutfräser
Zähnezahl: 1
Gesamtlänge: 102
Maschinenschnittstelle: M1
Nutzlänge: 43,9
WKZ: F
Drehrichtung: rechts
Schaftdurchmesser: 16
Durchmesser: 16
Inhalt: 1,00 Stück
Technische Zeichnung
Abbildung kann vom Original abweichen.
Aigner DP-Nutschaftfräser "Konstantin-Mini" - RL, C243-1643916R-M1
Betriebsart MEC
Schneidstoff Diamant
Durchmesser 16
Zähnezahl 1
Drehrichtung rechts
Nmax 24000
Maschinenschnittstelle HSK-F 63
Wechselmesser
Nutzlänge 43.9
Schaftdurchmesser 16
Gesamtlänge 102
Drall Mitte
Einbohrschneide
Lichtesuntermaß 7
Schneidstoff Diamant
