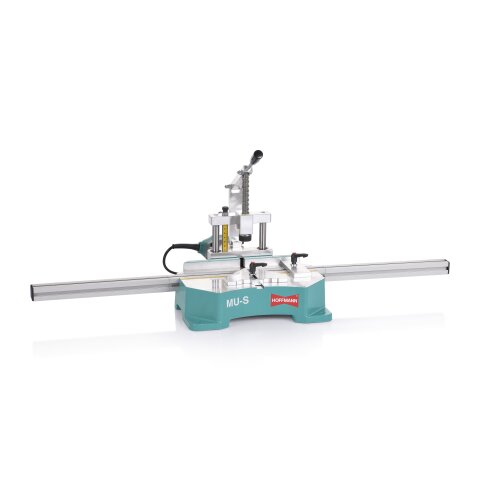

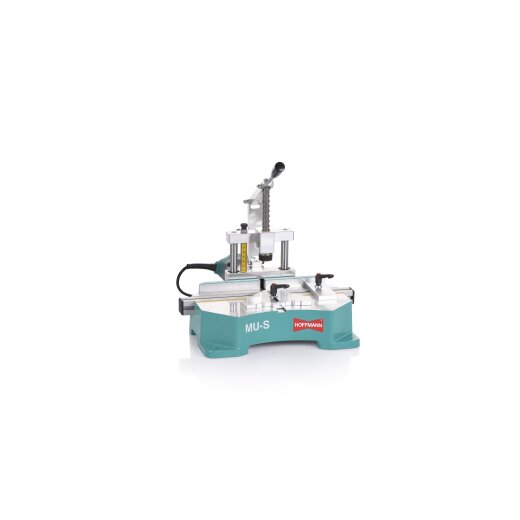

Hoffmann MU-S – kompakte manuelle Nutfräsmaschine
Die Hoffmann MU-S ist eine kompakte und transportable
manuelle Nutfräsmaschine zur präzisen Herstellung von
Keilnuten für das Hoffmann-Schwalben-Verbindungssystem.
Sie eignet sich für die Hoffmann-Schwalben W0, W1, W2 und W3
und kann sowohl stationär in der Werkstatt als auch mobil auf der Baustelle
eingesetzt werden.
Mit jedem Arbeitstakt wird eine exakt dimensionierte Keilnut hergestellt.
Durch ihre kompakten Abmessungen und ein Maschinengewicht von nur
9 kg bleibt die MU-S besonders handlich und flexibel einsetzbar.
Präzise Keilnuten für Hoffmann-Schwalben W0 bis W3
Die MU-S wurde speziell für die Herstellung der Keilnuten des
Hoffmann-Schwalben-Systems entwickelt. Die Maschine verarbeitet
die Schwalbengrößen W0, W1, W2 und W3.

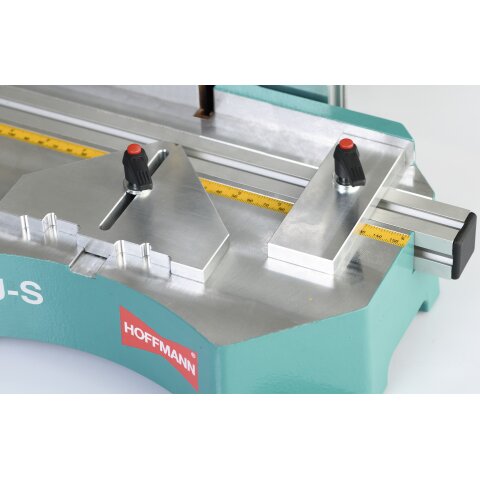

Die Fräsposition wird über die Werkstückanschläge eingestellt.
Eine 45°-Werkstückanschlagplatte ermöglicht die
präzise Positionierung der Werkstücke, sodass beide Werkstücke
ihre Keilnut an exakt derselben Position erhalten.
Präzise Werkstückanschläge

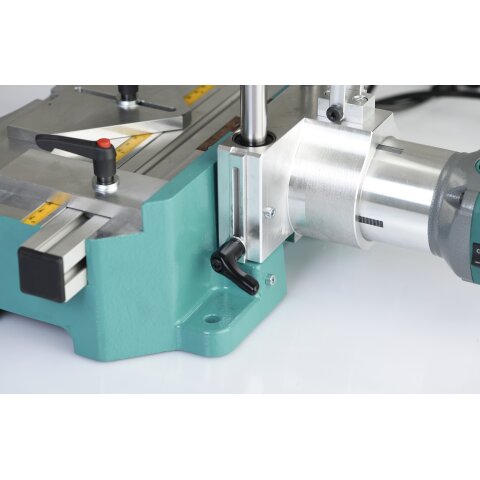

Manuelle Frästiefeneinstellung
Einfache manuelle Bedienung

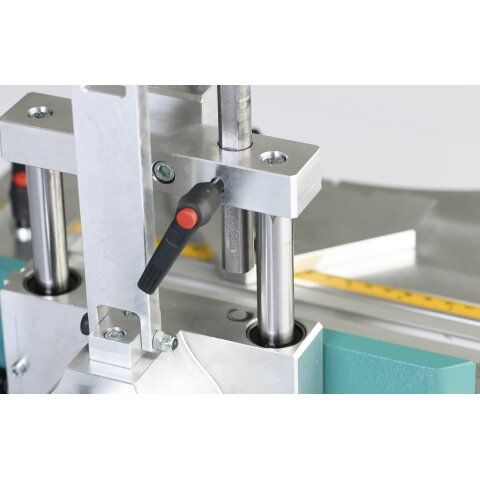

Die Einstellung der Anschläge und der Fräshöhe erfolgt manuell.
Nach dem Einlegen des Werkstücks wird der Handgriff nach unten gedrückt.
Dabei wird das Werkstück gespannt und die Fräseinheit bis zur eingestellten
Fräshöhe geführt.
Beim Zurückführen des Handgriffs fährt die Fräseinheit wieder
in ihre Ausgangsposition und das bearbeitete Werkstück wird freigegeben.
Der klar aufgebaute Arbeitsablauf ermöglicht eine schnelle und
wiederholgenaue Bearbeitung.

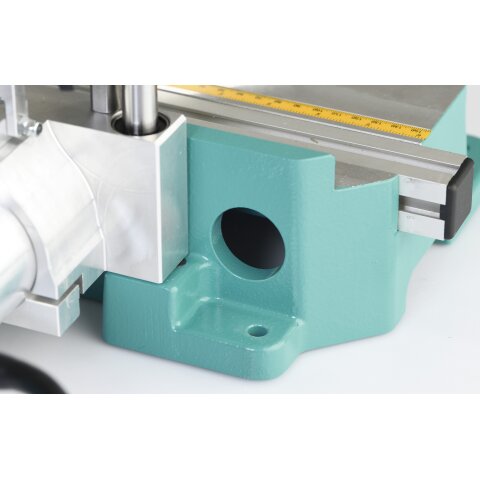

Absaugung für sauberes Arbeiten
Für die Absaugung der beim Fräsen entstehenden Späne verfügt
die Hoffmann MU-S über einen
Absaugstutzen mit 37 mm Durchmesser.
Damit kann die Maschine an eine geeignete Werkstattabsaugung angeschlossen werden.
Kompakt und mobil einsetzbar
Mit Abmessungen von nur 370 × 400 × 370 mm und
einem Gewicht von 9 kg ist die Hoffmann MU-S besonders kompakt.
Dadurch eignet sie sich nicht nur für den festen Arbeitsplatz in der
Werkstatt, sondern auch für Montagearbeiten und den mobilen Einsatz.

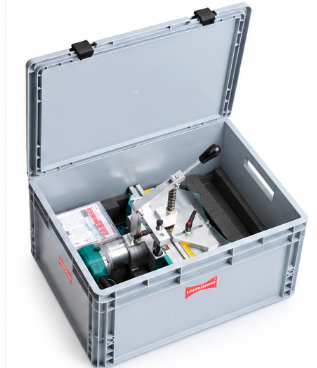

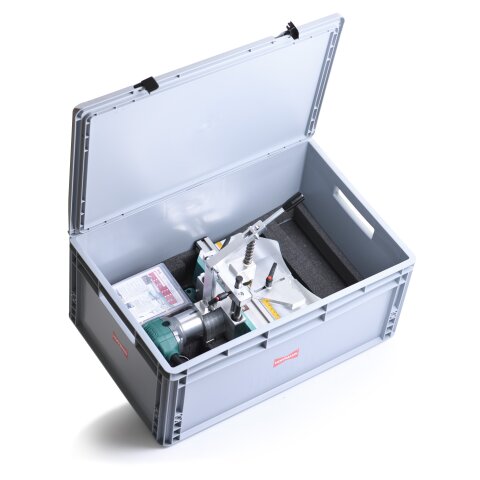

Der mitgelieferte Aufbewahrungscontainer ermöglicht einen
geschützten Transport und eine praktische Aufbewahrung der Maschine.
Technische Daten der Hoffmann MU-S
|
Elektrischer Anschluss
|
1ph/N/PE 230 V, 50 Hz, 0,5 kW
|
|
Motor
|
1 × 500 W FME
|
|
Leerlaufdrehzahl
|
27.000 1/min
|
|
Vorschub
|
manuell
|
|
Werkstückspannung
|
manuell
|
|
Durchgangshöhe
|
75 mm
|
|
Frästiefe
|
0–55 mm
|
|
Absaugstutzen
|
Ø 37 mm
|
|
Schwalbengrößen
|
W0 / W1 / W2 / W3
|
|
Abmessungen B/T/H
|
370 / 400 / 370 mm
|
|
Gewicht
|
9 kg
|
|
Hoffmann Best.-Nr.
|
W1020100
|
Lieferumfang
- Hoffmann MU-S manuelle Nutfräsmaschine
- Aufbewahrungscontainer für Transport und Lagerung
